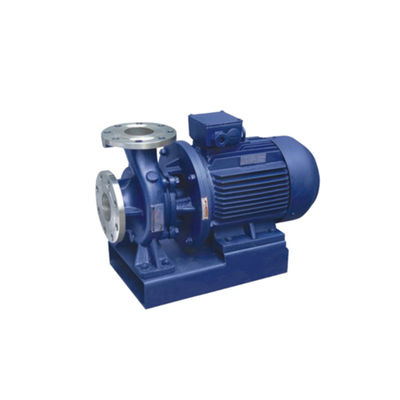

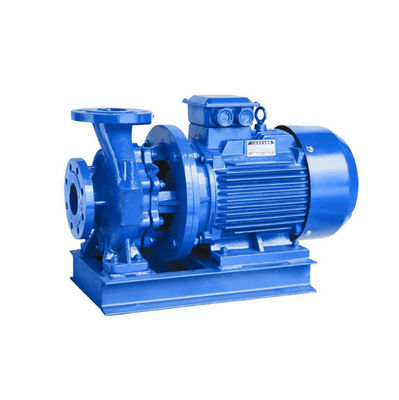

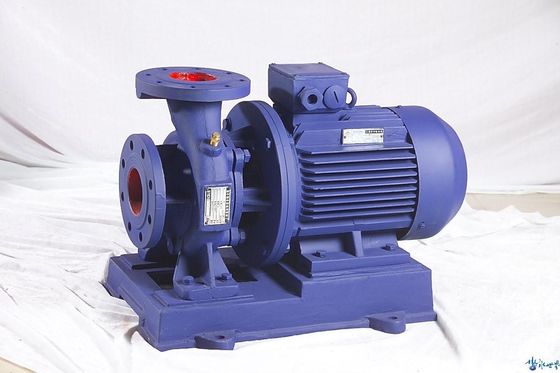

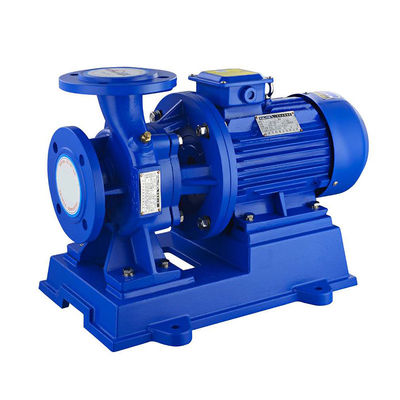

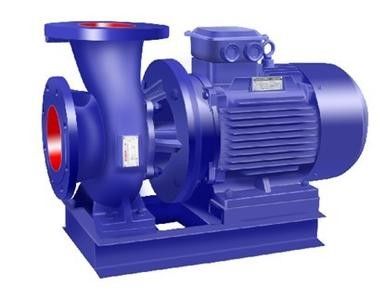

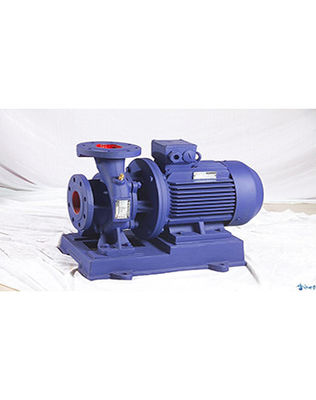

ISW Horizontale Endsaugpumpe Einstufige Rohrleitung Monoblock-Motorpumpe
Einleitung:
1Die ISW-horizontale Endsaugpumpe ist eine von Ronda entwickelte, energieeffiziente, einstufige Rohrleitungsmotorpumpe.
2.Stabiler Betrieb, geringer Lärm, hohe Konzentrizität der Bauteile. Für den Motor werden geräuscharme Lager eingesetzt, die Drehräder haben die beste dynamische und statische Balance,keine Vibrationen beim Laufen und dadurch eine Verbesserung der Umwelt.
3Der Schacht ist mechanisch mit einem tragbaren Material aus Karbidlegierung versiegelt, wodurch ein schwerwiegendes Leck der Fülldichtung einer Zentrifugalpumpe gelöst wird.die Dauer verlängern und sicherstellen, dass der Betriebsort sauber und ordentlich ist.
4. in Industrie und Städten weit verbreitet, Wasserversorgung und -abwasserentsorgung, hohe Gebäude, Wasserversorgung, Bewässerung von Gärten, Feuerwehr, Fernwasserversorgung, Heizsysteme,Kreisförderer für kaltes und heißes Wasser in Badezimmern sowie bei Ausstattungswettbewerben.
5Die Pumpe kann je nach Betriebsbedingungen auf der Baustelle vertikal, horizontal usw. und auch nach den Anforderungen an den Durchfluss und den Schlag sein.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
6Der Durchflussbereich beträgt 1,1-2400 m.3/h und der Schlagbereich 8-160 m und es gibt Grundtyp, Bypass-Typ, A B C-Schnitttyp usw. Und je nach unterschiedlichem Durchflussmedium und Temperatur, IRG/IRGB/ISWR-Wasserpumpe,IHG/IHGB/ISWH Chemiepumpe und YG/YGB/ISWB Ölpumpe usw.- Serienprodukte desselben Typs und derselben Eigenschaften entworfen und hergestellt wurden.
Einzelheiten zum Produkt:
| Arbeitsprinzip: | Zentrifugal |
| Hauptanwendungen: | Wasser (Öl, Chemikalien, kontaktieren Sie uns) |
| Fahrer: | Elektromotor |
| Leistungsspezifikationen: | 220V/240V380/415V 3-Phasen; 50 Hz/60 Hz |
| Max. zulässige Flüssigkeitstemperatur: | 100 °C (212 °C)°F) |
| Anschlussart: | Flansche |
| Gehäuse: | Gusseisen, Edelstahl |
| Einheit für die Antriebsmaschine | Gusseisen, Edelstahl, Bronze |
| Schachtdichtungsart: | Mechanische Dichtung |
| Maximaler Antrieb: | 250 kW ((340 PS) |
| Maximalkaliber: | 500 mm ((20 Zoll) |
| Höchstdruck an der Entladeseite: | 1.6MPa(16bar) |
| Höchstkopf: | 160 m (5,24,8 Fuß) |
| Durchflussbereich: | 1.1-2400m3/h ((4.8-10560US.GPM) |
| Typ der Pumpe: | Wasser, Warmwasserart, Ölart, chemische Art |
Leistungsdaten:
| Modell | Kapazität | Kopf | Macht | Geschwindigkeit | - Ich weiß nicht. | (NPSH) r | Gewicht | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (in kg) | |
| 15 bis 80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 bis 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 bis 125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20 bis 160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 bis 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25 bis 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25 bis 125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25 bis 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25 bis 160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32 bis 100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32 bis 125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32 bis 125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32 bis 160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32 bis 160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32 bis 200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| - Ich weiß. | ||||||||
| 400 bis 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400 bis 315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400 bis 450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400 bis 450 A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400 bis 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400 bis 500 A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400 bis 500 B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 bis 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500 bis 315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
Die obige Parametertabelle ist nur ein Teil des Ganzen.
