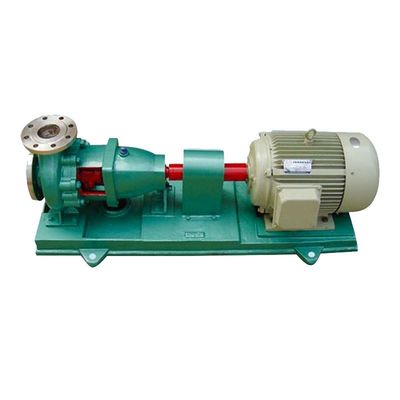

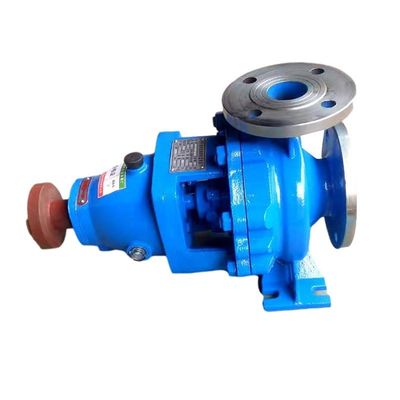

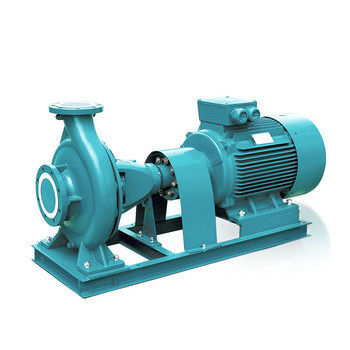

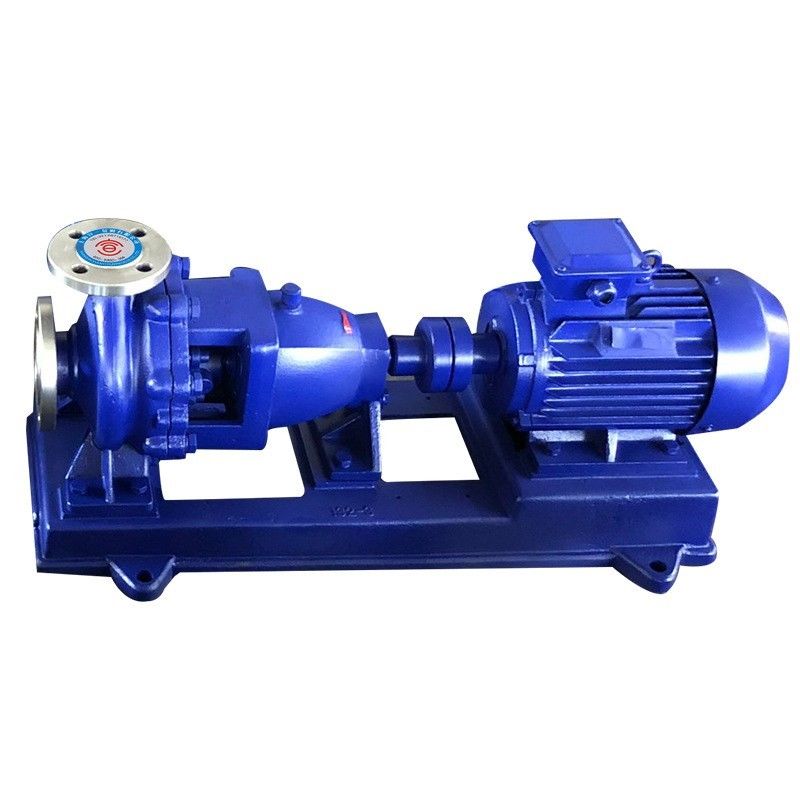

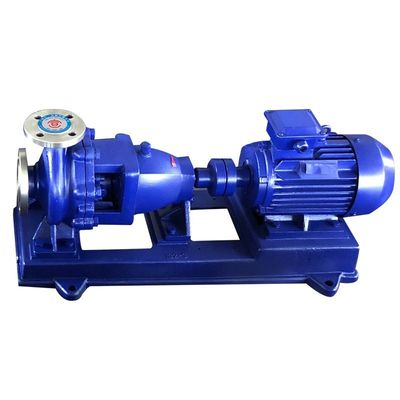

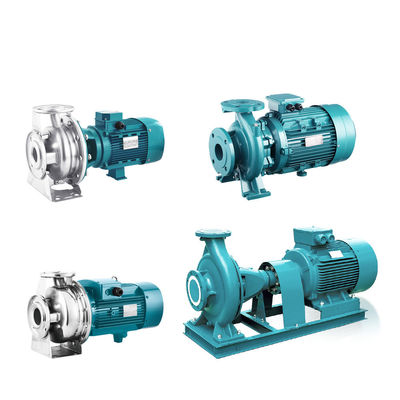

Weit verbreitet Klimaanlage Kühlung Brandbekämpfung Pumpen Ende Saugwasserpumpe
Produktübersicht
IH chemische Endsaug-Zentrifugalpumpen sind einstufige, einsaugende und freischaltende Zentrifugalpumpen.Hergestellt nach internationalen Normen in Kombination mit nichtmetallischen Prozesskonstruktionen. IH ist eine energieeffiziente Produktion anstelle der korrosionsbeständigen Pumpe F. Die chemische Zentrifugalpumpe IH eignet sich zum Transport von Flüssigkeit ohne feste Partikel,Korrosiv und mit einer Wasser-ähnlichen ViskositätDie mittlere Temperatur liegt zwischen -20 Grad Celsius und 105 Grad Celsius, und wenn ein hohes Temperaturmedium transportiert wird, sollten Kühlmessungen durchgeführt werden.Erdöl, Elektrizität, Metallurgie, Papier, Pharma, Lebensmittelindustrie usw. mit vielen Vorteilen wie Korrosionsbeständigkeit, Abriebsbeständigkeit, Hochtemperaturbeständigkeit,hohe mechanische Festigkeit, stabiler Betrieb, fortschrittliche und rationale Struktur, strenge und zuverlässige Dichtungsleistung, bequeme Demontage und Reparatur, lange Lebensdauer usw.
IH chemische Zentrifugen haben 33 Grundmodelle, und etwa 22 Modelle sind doppelte Geschwindigkeit ((2900r/min 1450r/min).Die Produktion umfasst insgesamt 112 Spezifikationen..
Leistungsbereich
Durchflussvolumen:6.3 bis 400 m3/h
Kopf: 5-125 m
Geschwindigkeit:2900 r/min 1450 r/min
Leistung:0.55 bis 90 kW
Durchmesser der Einlassfläche: 50-200 mm
Höchstbetriebsdruck:1.6MPa
Modell-Ausdruck
IH 50 - 32 - 160 A IH ist eine internationale Standard-Einstufen-Einsaug-chemische Zentrifugalpumpe;50 steht für den Durchmesser des Pumpen-Eingangs;32 steht für den Durchmesser des Pumpen-Ausgangs;160 steht für den Nominaldurchmesser des Rädels ((mm))Der Außendurchmesser des Rädels nach dem ersten Schneiden wird durch "A" gekennzeichnet
Konstruktionsmerkmale
Zusammensetzung der Pumpe
Die chemischen Zentrifugalpumpen der IH-Serie sind Produkte, die von der Pumpenindustrie landesweit gemäß der internationalen Norm ISO gemeinsam entwickelt wurden.Deckel der Pumpe, Dichtungsteile, mittlere Stütze, Welle, Aufhängungsteile und so weiter.
Struktur der Pumpe
Die Pumpenhülle ist mit einer Nähte an der mittleren Stütze befestigt und durch die Verbindung des Pumpengehäuses und der Nähte in der mittleren Stütze geklemmt.Radialentladung und Fuß-TypAuf der mittleren Stütze können die Aufhängungsteile durch Nähte befestigt und auf der Stütze durch eine Aufhängungshülle gestützt werden.Die Verlängerungskopplung ist für einen bequemen Abbau ausgelegtWenn die Pumpe überprüft und repariert werden muss, müssen nur die mittleren Verbindungsteile der Verlängerungskopplung demontiert werden, d. h. die Rotorteile für die Überprüfung und Reparatur getrennt werden.Anschlussrohre des Ein- und AusgangsDies ist die allgemeine Strukturform in der Welt.
Die Drehrichtung der Pumpe
Die Pumpe wird direkt durch einen Motor aus der Verlängerungskopplung angetrieben.
Schachtdichtungsart der Pumpe
Die Schachtdichtung verwendet eine Verpackungssiegel oder eine mechanische Dichtung, die je nach Kundenanforderungen ausgewählt werden kann.Es ist zulässig, die Dichtungsgröße gemäß ISO3069 und andere Schachtdichtungsarten zu erlassen..
Verpackungssiegel: In der Pumpenhülle befindet sich eine Füllbox; eine weiche Verpackungssiegelung ist vorgesehen; Wasser mit einem bestimmten Druck kann zur Versiegelung, Kühlung, Schmierung und Reinigung in die Füllbox geleitet werden.
Mechanische Dichtung: Einseitiges mechanisches Dichtungssystem und Doppelseitiges mechanisches Dichtungssystem; Wasser mit einem bestimmten Druck kann in die Dichtungshöhle für das Spülen, Reiben des Gesichts und die Kühlung gebracht werden.
Spezifikation:
Modell | n=2900r/min | n=1450r/min | ||||
Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
IH80-50-250 | 80 | 30 | 20 | 4 | ||
IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
IH100-65-315 | 125 | 75 | 32 | 11 | ||
IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
IH125-100-250 | 80 | 75 | 20 | 11 | ||
IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
IH125-100-400 | / | / | / | 50 | 30 | |
IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
IH150-125-315 | / | / | / | 32 | 30 | |
IH150-125-400 | / | / | / | 50 | 45 | |
IH200 bis 150 bis 250 | / | / | / | 400 | 20 | 37 |
IH200 bis 150 bis 315 | / | / | / | 32 | 55 | |
IH200-150-400 | / | / | / | 50 | 90 |
