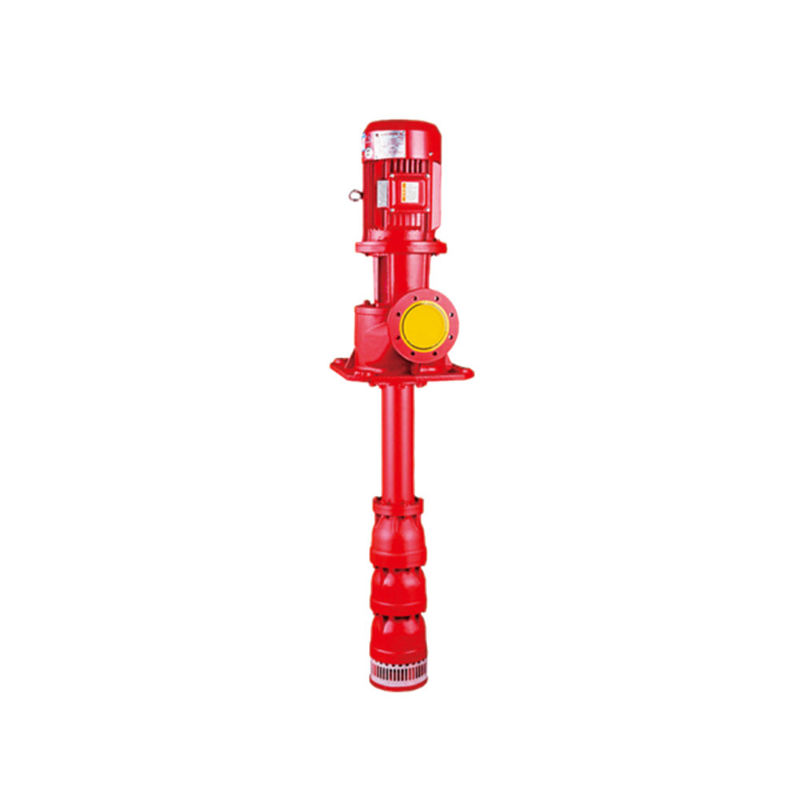

Leistungsstarke lange Wellen-Löschwasser-Pumpe 2940/1460/980r/min für industriellen Feuerschutz
Kurze Einleitung
Lange Wellentiefbrunnenfeuerlöschpumpe ist eine vertikale Pumpe, die aus einzelnem oder mehrfachem zentrifugalem oder Mischflussantreiber- und -führeroberteil, Wasserleitung, Kardanwelle, Pumpenbasis, Motor und anderen Komponenten besteht. Die Pumpenbasis und -motor werden am oberen Teil der Hauptquelle errichtet (oder des Pools). Die Energie des Motors wird der Blattachse durch die Antriebsachse übermittelt, die mit dem anhebenden Rohr konzentrisch ist, das den Antreiber fährt, um Fluss und Aufzug zu erzeugen.
Längsachsetiefbrunnenpumpe ist eine weitverbreitete Pumpen und Entwässerungsausrüstung, die für Kraftwerk, Stahlwerk, Bergwerk, chemische Industrie, Feuerschutz, Wasserpflanze, landwirtschaftliche Bewässerung und andere Industrien passend ist.
Leistungsbereich (mit Absicht Punkt)
Fluss Q: 20-200m3/h
Aufzug h: 30-165
Energie n: 4-110kw
Geschwindigkeit n: 2940, 1460, 980 r/min
Das pumpende Medium trifft die folgenden Bedingungen:
Die Temperatur übersteigt ℃ nicht 40, der Rauminhalt (nach Gewicht) ist nicht größer als 0,01%, pH der Säure-basisrate ist 6.5-8.5, ist Schwefelwasserstoffinhalt nicht größer als 1.5mg/l, und kein Öl wird enthalten. Treten Sie mit uns bitte in Verbindung, wenn Sie die oben genannten Medienanforderungen übersteigen. Wir haben einen ganzen Satz Lösungen.
Struktureinleitung:
Lange Wellentiefbrunnenfeuerlöschpumpe wird aus drei Teilen verfasst: Verschleißteil, anhebendes Rohrteil und Brunnenfach.
2.1. Verschleißteil
Dieses Teil wird aus Verschleißteilen und Wasserfilterteilen verfasst. Die Verschleißteile werden aus Führeroberteil, Antreiber, konischem Ärmel, Oberteillager und Antreiberwelle verfasst. Der Antreiber ist von geschlossener Struktur. Die Oberteile werden durch Bolzen angeschlossen. Das Führeroberteil und -antreiber können mit Abnutzungsring ausgerüstet werden.
anhebendes Rohr 2,2
Dieses Teil wird aus anhebenden Rohr-, Kardanwelle-, Koppelungs- und Stützkomponenten verfasst. Das anhebende Rohr wird durch Flansch oder Rohrgewinde angeschlossen. Das Material der Kardanwelle ist 45 # Stahl oder Edelstahl. Wenn das tragende Teil der Kardanwelle getragen wird, wenn es ein verlegtes anhebendes Rohr ist, kann die Einbauposition der zwei kurzen anhebenden Rohre geändert werden, und sie können wieder benutzt werden. Wenn das anhebende Rohr durch Flansch angeschlossen wird, kann es wieder benutzt werden, indem man auf und ab die Richtung der Kardanwelle ändert. Ein spezieller Sicherungsring wird am Gelenk zwischen dem Pumpensitz und dem oberen anhebenden Rohr der Tiefbrunnenpumpe mit Fadenverbindung versehen, um zu verhindern, dass das anhebende Rohr herunterfällt.
2.3. Über wohlem Teil
Dieses Teil wird aus Pumpensitzteilen, speziellem Motor für Tiefbrunnenpumpe (der gewöhnliche vertikale Motor besonders bestimmt für Tiefbrunnenpumpe, wenn sie 400KW übersteigt), Motorwelle, Koppelung und anderen Teilen verfasst. Optionaler Verteilungsschaltkasten, Ableitungsrohr, Einlass und Auslassventil, Manometer, Rückschlagventil, Schieber und Gummi oder Edelstahlkompensator.
Modell | In und heraus Kaliber | Fluss (L/S) |
Kopf (M) |
Geschwindigkeit (r/min) |
Energie (Kilowatt) |
XBD3.1/5G-L (W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L (W) | DN65 | 5 | 40 | 2900 | 5,5 |
XBD5.0/5G-L (W) | DN65 | 5 | 50 | 2900 | 7,5 |
XBD6.0/5G-L (W) | DN65 | 5 | 60 | 2900 | 7,5 |
XBD7.0/5G-L (W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L (W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/10G-L (W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L (W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L (W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L (W) | DN80 | 10 | 70 | 2900 | 18,5 |
XBD8.0/10G-L (W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L (W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L (W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L (W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L (W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L (W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L (W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L (W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/15G-L (W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L (W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L (W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L (W) | DN80 | 15 | 70 | 2900 | 18,5 |
XBD8.0/15G-L (W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L (W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L (W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L (W) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L (W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L (W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L (W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L (W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L (W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L (W) | DN100 | 20 | 50 | 2900 | 18,5 |
XBD6.0/20G-L (W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L (W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L (W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L (W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L (W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L (W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L (W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L (W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L (W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L (W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L (W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L (W) | DN100 | 25 | 150 | 2900 | 90 |
