1. Überblick

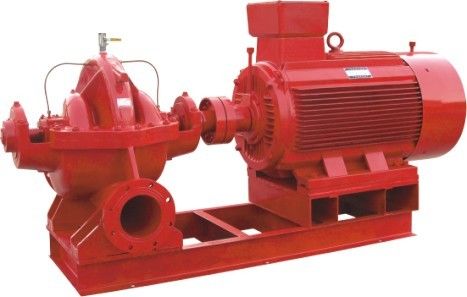

Der Art Pumpe zu versenden und die Behandlung ist ein einstufiges, ein Doppelsog und umkleidet offene Kreiselpumpe für Sog und Lieferung des klaren Wassers und Flüssigkeiten mit den körperlichen und chemischen Eigenschaften, die Wasser ähnlich sind. Der Kopf dieser Pumpe ist von 9m bis 140m, ist der Fluss von 126m3/h zu 12500m3/h, und die maximale Temperatur der Flüssigkeit sollte 80℃ nicht übersteigen, das für Fabriken, Bergwerke, städtische Wasserversorgung, Kraftwerke, große Wasserwirtschaftsprojekte, landwirtschaftliche Bewässerung und Überschwemmung, etc. passend ist. Das 48Shipping und Behandlung - kann große Pumpe 22 als Umlaufpumpe für Wärmekraftwerke auch benutzt werden.
Die Bedeutung des Pumpenmodells: wie 10Shipping und Behandlung - 13A
10 - der Durchmesser des Saughafens wird durch 25 geteilt (der Durchmesser des Saughafens der Pumpe ist- 250 Millimeter). s, klare Wasserpumpe 13 a der Shdoppelsaugeinstufigen horizontalen Trommel der Zentrifuge als die Anzahl von den Revolutionen, die durch 10 geteilt werden (die Pumpe als die Anzahl von Revolutionen ist 130), A - zeigt an, dass die Pumpe den unterschiedlichen Außendurchmesser des Antreibers geändert hat.
2, Beschreibung der Struktur
S und Verschiffen und die Behandlung des Einlasses und des Ausgangs der Art Pumpe sind unterhalb der Achse der Pumpe, in einer horizontalen Richtung und in einer vertikalen Position mit der Achse, wird die Pumpenabdeckung am Pumpenkörper mit doppelköpfigen Bolzen und Stellschrauben des Kegels befestigt, die leicht freigelegt werden können, um alle Teile in der Pumpe zu überprüfen, ohne den Wassereinlaß, die Entladungsrohrleitung und den Motor auseinanderzubauen, also zu überholen ist extrem bequem, von der Übertragungsrichtung und versendet und Art Pumpen behandelnd, drehen sich links herum; S-Art Pumpen drehen sich nach rechts. drehen sich nach rechts; S-artige Pumpen drehen sich nach rechts;
Die Hauptteile von S und von Versenden und von Behandlung der Art Pumpen sind: Pumpenkörper (1), Pumpenabdeckung (2), Antreiber (3), Welle (4), doppelter Saugsiegelring (5), Ärmel (6), Lagerkörper (14).
Der Pumpenkörper (1) wird von Roheisen gemacht. Die Pumpenabdeckung setzt die Werkstatt des Antreibers fest, und der Flansch der Einlass- und Ausgangwasserkanäle wird mit einem Rohrschraubenloch für die Installierung des Vakuums und der Manometer ausgerüstet. Das niedrigste Teil des Rohrhalses wird mit einem Rohrschraubenloch für Wasserführung gemacht.
Die Pumpenabdeckung (2) wird von Roheisen hergestellt. Am oberen Teil gibt es ein Rohrschraubenloch für die Installierung des Dichtungsringrohr- und -luftfreigaberohres und des Hakens für das Anheben der Pumpenabdeckung. Antreiber, den (3) von Roheisen, seine Form gemacht wird, ist
symmetrisch, gibt es verdrehte Blätter zwischen den zwei Wänden, die Flüssigkeit betritt den Antreiber von beiden Seiten, die Herstellung, die nach statischer Saldenprüfung konkav ist.
Welle (4), hergestellt vom hochwertigen Kohlenstoffstahl. Die Mitte der Welle ist der Antreiber, geregelt mit Jian, Ärmel und Hülsenmütter auf beiden Seiten, das rechte Ende der Welle ist mit einer Koppelung installiert, direkt angeschlossen mit dem Motor, in das Kopplungsende wird gewährt nicht, den Riemenantrieb zu benutzen, wenn der Riemenantrieb angefordert wird, eine andere Klammer müssen gegründet werden, um die Riemenscheibe zu stützen.
Doppelter Saugdichtungsring (5) wird von Roheisen gemacht. Um zu verhindern dass das Hochdruckwasser zurück in das Wasseraufnahmenteil der Pumpe, der doppelter Saugsiegelring wird hergestellt mit einem hervorstehenden Halbgartenring leckt, eingebettet im Pumpenkörper, benutzt um den doppelter Saugsiegelring zu reparieren, der ein verderbliches Teil ist- und durch Ersatzteile nach Abnutzung ersetzt werden kann.
Der Wellenärmel (6), hergestellt von Roheisen, verwendet, um die Position des Antreibers zu regeln und die Abnutzung der Welle innerhalb der verpackenden Kammer zu schützen, ist ein tragbares Teil und kann durch Ersatzteile nach Abnutzung ersetzt werden.
S, Art Pumpe versendend und behandelnd hat zwei Unterstützungen, unter Verwendung der einzelnen Reihenradial-kugellager, installiert in den tragenden Körper (14) nahe dem Kopplungsende des Sammelnamens, der a-Teile, das andere Ende trägt, wird genannt Tragen von b-Teilen, geschmiert mit Fett. Weil der Antreiber vollständig symmetrisch ist, in der Theorie produziert die Pumpe nicht axiale Kraft, aber in der Herstellung ist es schwierig, den Wasserstrom durch die Pumpe auf beiden Seiten zu tun und der Abstand am Siegelring ist genau der selbe, also hat die Pumpe die Möglichkeit der axialen Kraft, die axiale Kraft und Erschütterungskraft wird durch das einzeilige Radial-Kugellager im tragenden b-Fach getragen.
Die Verpackung spielt die Rolle des Versiegelns, zum der Luft am Eindringen in die Pumpe und an einer großen Menge Flüssigkeit von heraus durchsickern zu verhindern. Dichtungsring besteht, die Kammer, füllende Drüse, Dichtungsring, verpackendes Ärmel- und Verpackungsmaterial zu verpacken, die auf dem Pumpenkörper und der Pumpenabdeckung synthetisiert werden. Eine kleine Menge Hochdruckwasser innerhalb der Pumpenabdeckungsflüsse in die verpackende Kammer durch das externe Dichtungsringrohr (oder interne Wanne) und den Dichtungsring, zum der Rolle des Dichtungsrings zu spielen.
Die Packungsdichteenge muss angebracht sein, nicht zu fest und nicht zu lose, zwecks kann Flüssigkeit ein Rückgang eines Rückgangs Sickerung sein vorherrscht und zu festes verpacken, das Tragen einfach, während die Leistungsaufnahme und zu loses, flüssiges Durchsickern verpacken zu erhitzen, sind, die Leistungsfähigkeit der Pumpe zu verringern.
