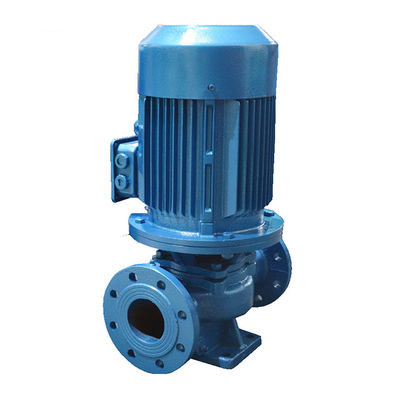

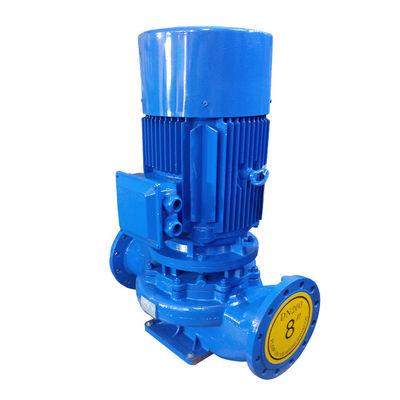

IRG vertikale Einstufen-Zentrifugalwarmwasserpumpe mit Einsaugung
Einleitung
IRG vertikale einstufige ein-Saug-Zentrifugal-Wasserpumpe ist unsere technische Mitarbeiter der Vereinten Nationen inländische Pumpe Experten wählen die inländische ausgezeichnete hydraulische Modell,Verwendung von Leistungsparametern für Zentrifugalpumpen des Typs IS, in der allgemeinen vertikalen Pumpe auf der Grundlage der klugen Kombination des Designs, entsprechend der Verwendung von Temperatur, Medium und anderen unterschiedlichen im lSG-Typ abgeleitet durch die Anwendung von heißem Wasser,hohe TemperaturDie Serie von Produkten mit hoher Effizienz, geringer Geräuschbelastung, zuverlässiger Leistung und so weiter.
Eigenschaften
*Die Pumpe ist eine vertikale Struktur, Import und Export Kaliber das gleiche, und in der gleichen Mittellinie befindet, kann wie ein Ventil in der Pipeline installiert werden, das Aussehen kompakt und schön,kleiner Fußabdruck, mit niedrigem Bau, z.B. mit Schutzdeckel, kann im Freien platziert werden.
*Der Drehkreislauf ist direkt auf der ausgedehnten Motorwelle montiert, die Achsdimension ist kurz, die Struktur kompakt, die Pumpe und das Motorlager sind vernünftig angeordnet,kann die durch den Pumpenbetrieb verursachte radiale und axiale Belastung effektiv ausgleichen, so dass die Pumpe reibungslos läuft und die Vibration gering ist, geringer Lärm
*Schachtdichtung mit mechanischer Dichtung oder mechanischer Dichtungskombination, Verwendung eines eingeführten Titandichtungsringes, mittlerer hochtemperaturfähiger mechanischer Dichtung und Verwendung von Karbidmaterial,Verschleißfestes Siegel, kann die Lebensdauer der mechanischen Dichtungen effektiv verlängern.
*Einfache Installation und Wartung, kein Abbau des Rohrsystems erforderlich, solange die Pumpensitzmutter entfernt wird, um alle Rotorteile zu entfernen.
*Nach den Anforderungen der Verwendung von Strömung und Kopf der Notwendigkeit, die Pumpe Schnur, Parallelbetrieb zu verwenden.
*Die vertikale und horizontale Montage der Pumpe kann nach der Anordnung der Rohre erfolgen.
Modell-Show
Spezifikation:
| Nein, nicht wirklich. | Modell | Energie (KW) |
FLOW (m3/h) |
Kopf (m) |
| 1 | 25 bis 125 | 0.75 | 4 | 20 |
| 2 | 25 bis 125A | 0.75 | 3.6 | 16 |
| 3 | 25 bis 160 | 1.5 | 4 | 32 |
| 4 | 25 bis 160A | 1.1 | 3.7 | 28 |
| 5 | 32 bis 125 | 0.75 | 4.5 | 20 |
| 6 | 32 bis 125A | 0.75 | 4 | 16 |
| 7 | 32 bis 160 | 1.5 | 4.5 | 32 |
| 8 | 32 bis 160A | 1.1 | 4 | 25 |
| 9 | 32 bis 200 | 3 | 4.5 | 50 |
| 10 | 32-200A | 3 | 4 | 44 |
| 11 | 40 bis 100 | 0.75 | 6.3 | 12.5 |
| 12 | 40 bis 125 | 1.1 | 6.3 | 20 |
| 13 | 40 bis 125A | 0.75 | 5.6 | 16 |
| 14 | 40 bis 160 | 2.2 | 6.3 | 32 |
| 15 | 40 bis 160A | 1.5 | 5.9 | 28 |
| 16 | 40 bis 160B | 1.1 | 5.5 | 24 |
| 17 | 40 bis 200 | 4 | 6.3 | 50 |
| 18 | 40-200A | 3 | 5.9 | 44 |
| 19 | 40-200B | 2.2 | 5.5 | 38 |
| 20 | 40 bis 250 | 7.5 | 6.3 | 80 |
| 21 | 40 bis 250A | 5.5 | 5.9 | 70 |
| 22 | 40 bis 250 B | 74 | 5.5 | 60 |
| 23 | 40-100 ((I) | 1.1 | 12.5 | 12.5 |
| 24 | 40-100 ((I) A | 0.75 | 11 | 10 |
| 25 | 40-125 (I) | 1.5 | 12.5 | 20 |
| 26 | 40-125 (I) A | 1.1 | 11 | 16 |
| 27 | 40-160 (I) | 3 | 12.5 | 32 |
| 28 | 40-160(I) A | 2.2 | 11.7 | 28 |
| 29 | 40-160 (I) B | 1.5 | 10.5 | 22 |
| 30 | 40-200 ((I) | 5.5 | 12.5 | 50 |
| 31 | 40-200 ((I) A | 4 | 11.7 | 44 |
| 32 | 40-200(I) B | 3 | 10.5 | 36 |
| 33 | 40 bis 250 (I) | 11 | 12.5 | 80 |
| 34 | 40-250 (I) A | 7.5 | 11.7 | 70 |
| 35 | 40-250 (I) B | 7.5 | 10.8 | 60 |
| 36 | 50 bis 100 | 1.1 | 12.5 | 12.5 |
| 37 | 50 bis 100 A | 0.75 | 11 | 10 |
| 38 | 50 bis 125 | 1.5 | 12.5 | 20 |
Zeichnung
