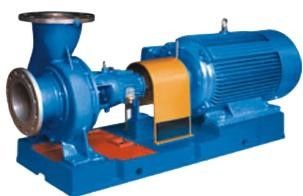

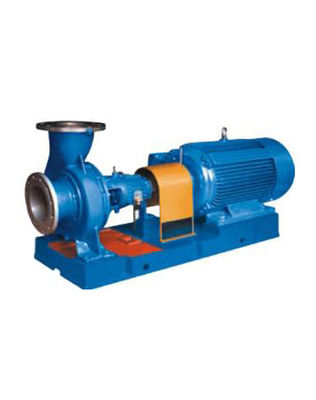

ZA-petrochemische Prozesskreiselpumpe
Erdöl-chemische Pumpen-Produkteinführung
Durchführung von Standards des Produktes: API610 (Ed.10) und VDMA24297 (harte Beanspruchung)
Die chemische Standardpumpe ZA-Reihe ist eine horizontale, einstufige und Einzelsaugkreiselpumpe, Hexe sich anpaßt an solche Standards wie DIN24256, ISO2858 und GB5662-85, das ein Rohstoff unter chemischen Standardpumpen ist.
Es ist für das Transportieren von den Medien anwendbar, die niedrigtemperatur- oder Hochtemperatur-, neutral oder ätzend sind, sauber, die sind, die oder feste Körner enthalten oder giftig explosiv, die sind, brennbar oder. Es ist in solchen Industrien wie Industriechemie-, Erdölchemikalien-, Stahlwerk-, Kraftwerk-, Papierherstellungs-, Massen-, Medizin-, Nahrungsmittel- und Zuckerraffinerie hauptsächlich angewandt.
Erdöl-chemische Pumpen-strukturelle Eigenschaften
Pumpenkörper: Annahme der Tragkonstruktion des Fußes;
Antreiber: geschlossene, halb offene und ganz offene Arten; die axiale Kraft der Pumpe ist durch das hintere Blatt oder das Balancenloch hauptsächlich ausgeglichen, während die residuell axiale Kraft durch das Lager getragen wird.
Pumpenabdeckung: es funktioniert mit der versiegelnden Drüse, um einen versiegelnden Hohlraum zu bilden und die Standardhohlraummaße können mit verschiedenen Dichtungsarten versehen werden.
Wellendichtung: entsprechend verschiedenen Arbeitsbedingungen können solche Dichtungsarten als Dichtungsring, einzelne Stirnflächegleitringdichtung, doppelte Stirnflächegleitringdichtung und Gleitringdichtung in der Reihe angenommen werden.
Lager: er nimmt den dünnen Ölschmierungsmodus an und der Ölstand wird durch eine konstante waagerecht ausgerichtete Ölschale gesteuert, die die Lager völlig, sicherstellend, die in einem guten Schmierungszustand arbeiten.
Welle: Sie hat sich durch eine Buchse geschützt, um das Medium an mit der Welle direkt in Verbindung treten zu verhindern, um die Nutzungsdauer der Welle zu verbessern.
Erdöl-chemische Pumpen-Arbeitsbedingungen
Mittlere Temperatur: -40°C----+500°C
Fluss Q=2~8000m3/h, Kopf: 3-240 (m)
Funktionsdruck: bis zu 50bar
Umdrehungsgeschwindigkeit n=1450~3600 r/min, 50Hz/60Hz
Rotationsrichtung der Pumpe: nach rechts wenn Sie vom Motor zur Pumpe angesehen werden.
Nein. | Name | Material | Nein. | Name | Material |
1 | Gehäuse | SUS304 | 15 | Drüse hinteren Tragens | FC200 |
2 | Umkleidender Ring | SUS304 | 16 | Welle | ANSI420 |
3 | Vorderer Antreiberring | SUS304 | 17 | Hintere Staubwanne | FC200 |
4 | Antreiber | SUS304 | 18 | Stützfuß | FC200 |
5 | Hinterer Antreiberring | SUS304 | 19 | Distanzringring | FC200 |
6 | Mützenring | SUS304 | 20 | Kegelrollenlager | Standar |
7 | Pumpenmütze | SUS304 | 21 | Ölstandfenster | PTFE |
8 | Tragen des Hauses | FC200 | 22 | Vordere Staubwanne | FC200 |
9 | Dichtungsdrüse | SUS304 | 23 | Entladungslampe | SUS304 |
10 | Drüse vorderen Tragens | FC200 | 24 | Wellendichtung | M.S, G/P |
11 | Zylinderrollenlager | Standar | 25 | Wellenärmel | SUS304 |
12 | Sicherungsring | SUS304 | 26 | Schraubenstecker | SUS304 |
13 | Luftentlastungshahn | FC200 | 27 | Dichtung | PTFE |
14 | Eckiges Kugellager | Standar | 28 | Antreibernuß | SUS304 |
