Einleitung:

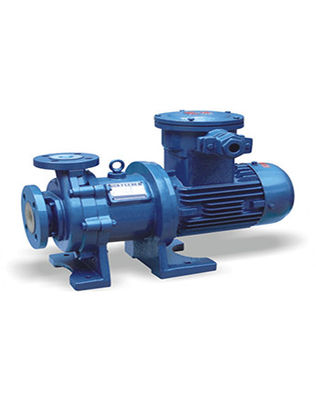

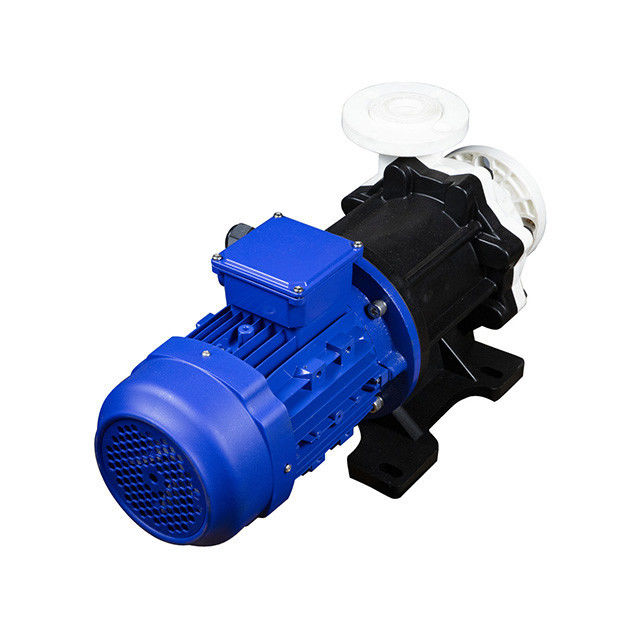

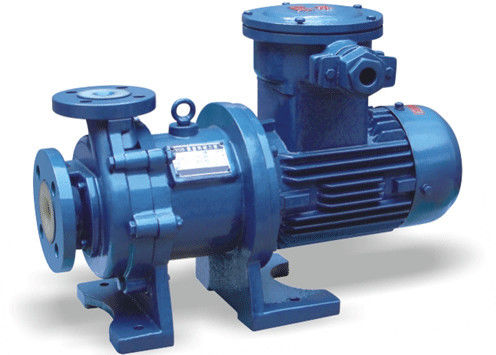

1. CQB-F werden nass Teile der Antipumpenübergangssauren Pumpe des magnetischen Antriebs der Umlaufpumpe der korrosionschemikalie von PTFE gemacht, ist es mit starker Korrosionsbeständigkeit, starke mechanische Festigkeit und ist ohne Altern- und Giftstoffaufspaltung.
2. Die Magnetpumpe ist für alle Arten chemische Flüssigkeiten ohne Körper oder Faser, gerade wie Schwefelsäure, Salpetersäure, scharfe Soda, etc. speziell.
3. Diese Übergangssaure Pumpe ist desighed spezielles, das nicht ohne machanical Achse lecken.
4. Weitverbreitet in der petrochemischen Industrie, Säure-/Alkalianlage, die Nichteisenmetallmetallurgie, in Essig einlegend in der Automobilfertigung, galvanisieren seltene Erdtrennung, Schädlingsbekämpfungsmittel/Färbung/Medizin/Papierherstellungsindustrie,/Radioindustrie, etc.
Produktdetails:
| Funktions-Prinzip: | Zentrifugal, magnetisch |
| Hauptanwendungen: | Chemisch, Wasser |
| Fahrer: | Elektromotor |
| Energie-Spezifikt.: | 220/380/415V 3phase; 110/220/240V 1phase; 50hz/60hz |
| Flüssige Temperatur Max.permissible: | 100°C (212°F) |
| Art der Verbindung: | Flansch, Faden |
| Einbauposition: | Horizontal |
| Umkleiden/inneres Teilmaterial: | Roheisen zeichnete mit PTFE |
| Wellendichtungsart: | Statische Dichtung |
| Maximale Antriebsleistung: | 18.5KW (25HP) |
| Maximaler Einlass/aus DN: | 100mm (4inch)/80mm (3inch) |
| Maximaler Stoßdruck: | 0.32MPa (3.2bar) |
| Maximaler Kopf: | 32m (105ft) |
| Strömungsgeschwindigkeitsstrecke: | 1.8-100m3/h (7.9-440 US.GPM) |
Leistungsdaten:
| Modell | Einlass | Ausgang | Kapazität | Kopf | NPSH | Leistungsstärke | Spannung |
| (Millimeter) | (Millimeter) | (m3/h) | (M) | (M) | (Kilowatt) | (V) | |
| CQB15-10-85F | 15 | 10 | 1,8 | 8 | 6 | 0,12 | 220/380 |
| CQB20-15-105F | 20 | 15 | 3 | 12 | 6 | 0,37 | 220/380 |
| CQB32-25-125F | 32 | 25 | 3,2 | 20 | 5 | 0,75 | 380 |
| CQB32-25-145F | 32 | 25 | 3,2 | 25 | 6 | 0,75 | 380 |
| CQB40-32-115F | 40 | 32 | 6,3 | 15 | 5 | 0,75 | 380 |
| CQB40-32-145F | 40 | 32 | 6,3 | 25 | 3,5 | 1,5 | 380 |
| CQB40-32-160F | 40 | 32 | 6,3 | 32 | 3,5 | 2,2 | 380 |
| CQB50-40-125F | 50 | 40 | 12,5 | 20 | 4 | 2,2 | 380 |
| CQB50-40-160F | 50 | 40 | 12,5 | 32 | 4 | 3 | 380 |
| CQB65-50-125F | 65 | 50 | 25 | 20 | 4 | 3 | 380 |
| CQB65-50-160F | 65 | 50 | 25 | 32 | 4 | 5,5 | 380 |
| CQB80-65-125F | 80 | 65 | 50 | 20 | 4 | 7,5 | 380 |
| CQB80-65-160F | 80 | 65 | 50 | 32 | 4 | 11 | 380 |
| CQB100-80-125F | 100 | 80 | 100 | 20 | 4 | 11 | 380 |
| CQB100-80-160F | 100 | 80 | 100 | 32 | 4 | 18,5 | 380 |
| ANMERKUNG: Von CQB32-25-125F zu CQB100-80-160F in der Tabelle kann mit EP ausgerüstet werden | |||||||
