QJB-Unterwassermischer gegen Verschränkung

Produktübersicht
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludgeDurch eine optimierte Strukturgestaltung und ein Stromübertragungssystem sorgt diese Ausrüstung für einen langfristigen stabilen Betrieb unter Wasser, wodurch effizientes Mischen, Mischen,und Strömungsförderung flüssiger MedienEs verbessert die Einheitlichkeit des Mediums in allen Wasseraufbereitungsprozessen und sorgt für einheitliche Betriebsbedingungen für nachfolgende Aufbereitungsschritte wie Belüftung, Sedimentation,und biochemische Reaktionen. Konzipiert in Übereinstimmung mit den Sicherheits- und Zuverlässigkeitsstandards für Unterwassergeräte, verbindet es einfache Installation mit kostengünstiger Wartung,für eine breite Palette von kommunalen und industriellen Wasserreinigungsanwendungen geeignet.
2. Betriebsbedingungen
Mittlere Bedingungen: geeignet für die Behandlung von Abwasser, Schlamm oder Mischflüssigkeiten, die aufgeschüttete Feststoffe, Fasern, Flocken und andere Verunreinigungen enthalten.pH-Bereich ist 6.0 bis 9.0, die mittlere Dichte darf 1100 kg/m3 nicht überschreiten und die Konzentration von Suspendierten nicht mehr als 5000 mg/l (für spezielle Betriebsbedingungen erhältliche maßgeschneiderte Lösungen).
Umweltbedingungen: Die Ausrüstung muss vollständig unter Wasser und mit einer Tauchtiefe von 1,0 m bis 15 m (nach den tatsächlichen Anforderungen einstellbar) betrieben werden.Die Arbeitsumgebung sollte frei von starken Schwingungen und Schlägen sein.Die Stromversorgung ist dreiphasig AC 380V/50Hz (anpassbar für besondere Spannungen),mit einer Spannungsschwankung von nicht mehr als ± 10% der Nennspannung.
Betriebsbedingungen: Die Ausrüstung muss mit dem angegebenen mittleren Flüssigkeitsgehalt betrieben werden; der Start ohne Belastung (ohne Eintauchen in das Medium) ist untersagt.Die Dauer des Dauerbetriebs sollte mindestens 8 Stunden betragen.,000 Stunden pro Jahr und ein intermittierender Betrieb ist zulässig (mit Start-Stopp-Intervallen, die den Betriebsspezifikationen der Anlagen entsprechen).
III. Anwendungsbereich
Kommunalwasserbehandlung: Geeignet für Belüftungstanks, anaerobe Tanks, anoxische Tanks, Schlammverdickungstanks und Ausgleichstanks in kommunalen Kläranlagen,zum Mischen von Abwasser mit Aktivschlamm verwendetEs kann auch für die Mischung der Wasserqualität zur Homogenisierung in städtischen Regenwasserbehältern angewendet werden.
Industriewasserbehandlung: umfasst Abwasseraufbereitungssysteme für Industriezweige wie Chemie, Pharma, Druckerei und Färbung sowie Lebensmittelverarbeitung,einschließlich Anpassung der Wasserqualität und Mischung in der Vorbehandlung, Schlammmischung in biochemischen Behandlungstanks und Aufrechterhaltung der Zirkulation und Einheitlichkeit in industriellen Umwälzungswasseranlagen.Es kann auch zur Schlammmischung und zur Verhinderung der Verklebung bei der industriellen Schlammbehandlung verwendet werden..
Andere Anwendungen sind die Sauerstoffversorgung und die Zirkulation in der Aquakultur (Verbesserung der Landwirtschaftsumgebung),Wasserstörungen bei der ökologischen Wiederherstellung von Flüssen und Seen (Förderung des Wasseraustauschs und Hemmung des Algenwachstums), und Leachatmischung in Deponie-Leachatreinigungsbecken.
IV. Arbeitsprinzip
Der anti-entanglement Unterwassermischer QJB-CR wird von einem Unterwassermotor angetrieben, der die Leistung über eine Kupplung an die Verringerungseinheit überträgt.Der Reduktionsmechanismus wandelt die Hochgeschwindigkeitsdrehung des Motors in niedriggeschwindige Drehung umDer Drehräder verfügt über eine speziell entworfene stromlinienförmige Form, die während der Drehung sowohl den axialen Schub als auch die radiale Rührkraft erzeugt:der axiale Schub treibt die Flüssigkeit entlang der Achse der Anlage, wodurch ein gerichteter Wasserfluss entsteht; während die radiale Rührkraft eine kreisförmige Bewegung im umgebenden Medium hervorruft, was die Dispersion und Mischung fördert.
Ein wichtiger technischer Höhepunkt ist die Verstrickungshemmung: Zwischen dem Drehkreis und dem Motorgehäuse ist ein Schutzgitterschild installiert.Diese Gitterstruktur sorgt für einen reibungslosen Flüssigkeitsfluss und blockiert die Fasern effektivAußerdem sind die Kanten der Drehscheiben speziell glättet, um die Haarabhängigkeit von Trümmern zu minimieren.Die Drehrichtung und der Winkel des Rädels sind so konstruiert, dass ein Wasserstrom "Schnitt" erzeugt wird, wodurch die Wahrscheinlichkeit, dass sich Trümmer um den Räder wickeln, weiter verringert wird.Diese Konstruktion gewährleistet langfristigen stabilen Betrieb der Ausrüstung und verhindert Probleme wie Leistungsüberlastung und Gerätebeschädigung durch Verwicklung verursacht.
5. Produktstruktur

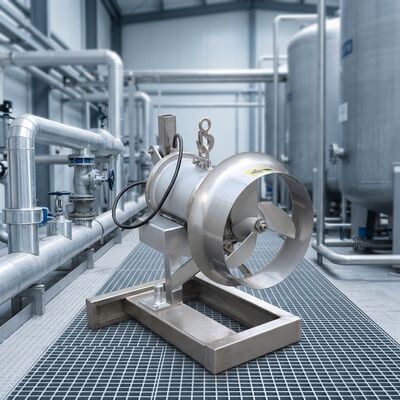

Die QJB-Anti-Entanglement-Tauchmischer verfügt über eine integrierte Unterwasserkonstruktion, die hauptsächlich aus folgenden Kernkomponenten besteht:
Tauchmotor: Ein dreiphasiger asynchroner Tauchmotor mit einem Gehäuse aus Edelstahl (304 oder 316L, je nach Betriebsbedingungen ausgewählt) wird verwendet.mit hervorragender Korrosionsbeständigkeit und DichtungsleistungDer Motor ist mit eingebauten Vorrichtungen zum Schutz vor Überhitzung und gegen Leckage ausgestattet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, die Sicherheit der Ausrüstung gewährleistet.
"Fahrzeugverringerungseinheit": Verwendet eine Planeten- oder Wurmgetriebe-Verringerungsanlage, wobei das Getriebeverhältnis nach Leistung und Mischanforderungen der Ausrüstung ausgelegt ist.Dies reduziert effektiv die Drehgeschwindigkeit und erhöht gleichzeitig das DrehmomentDie inneren Komponenten sind mit einem speziellen Schmiermittel gefüllt, das eine ausgezeichnete Schmierung und Wärmeableitung gewährleistet.damit die Lebensdauer verlängert wird.

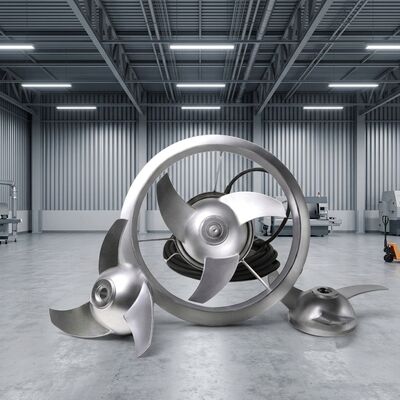

Impeller: Der Impeller besteht aus verstärktem Kunststoff (z. B. PPO) oder Edelstahl, typischerweise mit 3 bis 4 Klingen mit einem zurückgefegtem,Strömungsorientierte Konstruktion, die den Wasserabwehrvermögen verringert und die Mischleistung erhöhtDer Drehgeber ist über eine Schlüsselverbindung an die Ausgangswelle des Getriebes angeschlossen, wodurch eine sichere Montage und ein bequemer Abbau gewährleistet werden.

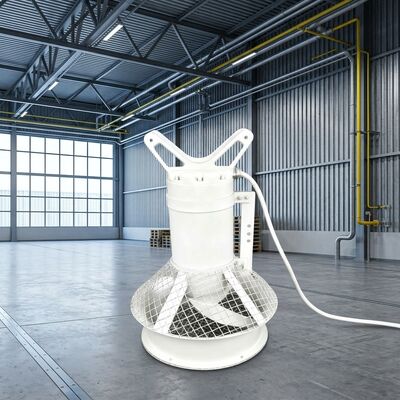

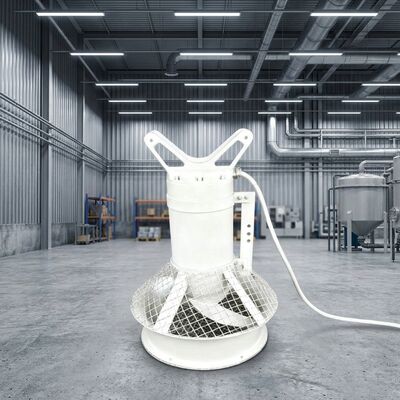

Verwicklungsschutz: An der Außenseite des Rädels befindet sich, ist fest an das Motorgehäuse angeschlossen und aus Edelstahl gefertigt.Der Abstand zwischen den Gitterstücken ist nach den üblichen Verunreinigungsgrößen (normalerweise 10 mm ∼ 20 mm) ausgelegt.Die Ränder des Schutzes verfügen über abgerundete Übergänge, um Kratzer an Bedienern oder Rohrleitungen zu verhindern.
Versiegelungssystem: Mit einer Doppelsiegelung, die mechanische Versiegelungen und Ölversiegelungen kombiniert.Die mechanische Dichtung besteht aus korrosionsbeständigem Siliziumkarbid-Siliziumkarbid oder Siliziumkarbid-GraphitDie Öldichtung dient als Hilfsdichtung.weitere Verbesserung der Dichtbarkeit und Gewährleistung eines langfristigen unterwasserfreien Betriebs.
Installations- und Montagekomponenten: einschließlich Führungsstangen, Hebegeräten und Unterplatten; die Führungsstangen werden für die Installation und den Abbau von Geräten verwendet,so dass das Wartungspersonal die Ausrüstung mit Hilfe der Hebanlage leicht aus dem Wasser heben kann; die Basisplatte ist an der Unterseite des Tanks befestigt, um die Betriebsstabilität zu gewährleisten und eine Verschiebung der Ausrüstung durch den Einfluss des Wasserstroms zu verhindern.
6Produktmerkmale und Vorteile
hocheffiziente Verwicklungshemmung für einen stabileren Betrieb: mit einer Verwicklungshemmung und einer optimierten Drehräderkonstruktion,es verringert das Risiko einer Verschmutzung an der Quelle erheblichIm Vergleich zu herkömmlichen Tauchmischern ist die Ausfallrate der Verwicklung um mehr als 80% reduziert, wodurch die Ausfallzeiten für die Reinigung minimiert und die Dauer des Betriebs verlängert werden.
Hohe Mischeffizienz und geringerer Energieverbrauch: Die optimierte Drehräderkonstruktion und ein optimiertes Getriebeverhältnis konzentrieren die Rührkraft effektiver.die eine größere Bandbreite des Mediumsmischens bei gleichem Leistungsniveau ermöglichtDie effiziente Integration von Motor und Getriebe reduziert den Energieverlust und erzielt eine um 10% bis 15% höhere Energieeinsparung im Vergleich zu herkömmlichen Geräten..
Hohe Korrosionsbeständigkeit und breite Anwendbarkeit: Kernkomponenten bestehen aus korrosionsbeständigen Materialien wie Edelstahl und verstärkten Kunststoffen,mit einer Breite von mehr als 20 mm,Die Materialien bieten hohe Festigkeit, hervorragende Stoßbeständigkeit und Alterungsbeständigkeit und ermöglichen eine Lebensdauer von 8 bis 10 Jahren unter normalen Wartungsbedingungen.
Hohe Sicherheitsleistung und komfortable Bedienung: Der Motor ist mit mehreren eingebauten Schutzvorrichtungen ausgestattet, um potenzielle Gefahren wie Überhitzung und elektrische Leckagen zu vermeiden.Die modulare Ausführung der Ausrüstung ermöglicht den einfachen Abbau und Austausch von Komponenten, so dass das Wartungspersonal routinemäßige Wartungsarbeiten ohne umfangreiche Ausbildung durchführen kann.Minimierung von Umweltstörungen.
Hohe Anpassungsfähigkeit und flexible Anwendung: Die Ausrüstung kann in Bezug auf Leistung (0,75kW37kW), Drehkreuzdurchmesser (200mm800mm)und Tauchtiefe entsprechend den Abmessungen und den Merkmalen des Mediums (z. B. Konzentration und Viskosität von Suspendierten) der verschiedenen Behandlungstanks, die individuellen Anforderungen an kommunale, industrielle und ökologische Restaurierungsanwendungen gerecht werden.und kann für den automatisierten Betrieb mit dem PLC-Steuerungssystem von Wasserbehandlungsanlagen integriert werden.
