QSP Unterwasserwasserpumpe: mit wasserdichtem Draht und Sandvorbeugung
Einleitung
Eine wassergefüllte Tauchpumpe des Typs QSP (QS-Tauchpumpe) besteht aus zwei Teilen: einer Pumpe und einem Motor.
Die Wasserpumpe besteht aus einem Ruder, einer Führungsscheibe, einem Wassereingangsknoten, einem Wasserausgang und anderen Teilen.Der Unterwassermotor hat eine WasserstrukturDie Statorwicklung und der Eisenkern werden direkt in Wasser eingetaucht, hauptsächlich zur Motorkühlung und Schiebelagerschmierung.Die Statorwicklung des Motors verwendet wasserdichtes elektromagnetisches Draht, der eine gute Wasserdichtigkeit aufweist. Der Rotor hat eine Eichhörnchenkäfigstruktur. Das obere Ende des Motors ist mit einem Wassereinspritzloch und einem Auspuffloch ausgestattet,und das untere Ende ist mit einem Wasserentladungsloch versehenDer unterste Teil des Motors ist mit einem Schublager ausgestattet, um die Achsenkraft der Pumpe und das tote Gewicht des Rotors zu tragen.Das verlängerte Ende der Rotorachse ist mit einem Gummisandwurf und einem gleitenden Öldichtungsrahmen ausgestattet, um einen Sandverhütungsmechanismus zu bilden, wodurch das Eindringen von Sedimenten in den Motor wirksam verhindert werden kann.
Der Dreiphasenmotor ist in Walzlager und Gleitlager unterteilt.mit einer Leistung von mehr als 50 W undDer Dichtungsring und die Sandkontrolle bilden die Dichtungsvorrichtung des Motors.
Die Hauptvorteile sind: zuverlässiger Betrieb, langlebig, einfach zu bedienen, hohe Leistung, weniger Fehler, geringe Wartungskosten.
Anwendung
Aufgrund seiner besonderen Struktur und der geringeren Verschmutzung der Wasserquelle ist diese Serie von elektrischen Pumpen eine Art Wasserhebewerkzeug, das mit einer Maschine und einer Pumpe im Wasser läuft.Es kann weit verbreitet in landwirtschaftlichen Abwässerung und Bewässerung verwendet werden, Sprinklerbewässerung, Brunnenwasseranschaffung, Wasserzufuhr in Haushalten, Wasserversorgungs- und Abwassersysteme von Industrie- und Zivilgebäuden, Wasserumleitung in Hügelgebieten und Abwasserleitung in Niederungen.
3, Betriebsbedingungen der QSP-Tauchpumpe
Die elektrische Pumpe muss unter folgenden Bedingungen kontinuierlich arbeiten können:
1Die mittlere Temperatur darf + 25 °C nicht überschreiten.
2Der pH-Wert des Mediums liegt zwischen 6,5 und 8.5;
3Die Volumenquote der festen Verunreinigungen beträgt nicht mehr als 0,1%, die Partikelgröße nicht mehr als 0,2 mm.
4Die Leistungsfrequenz beträgt 50 Hz, die Spannung 380 V und der Spannungsfluktuationsbereich 0,9-1,1 mal höher als der Nennwert.
5Die Tauchtiefe beträgt mindestens 0,5 m.
Installation und Anweisungen

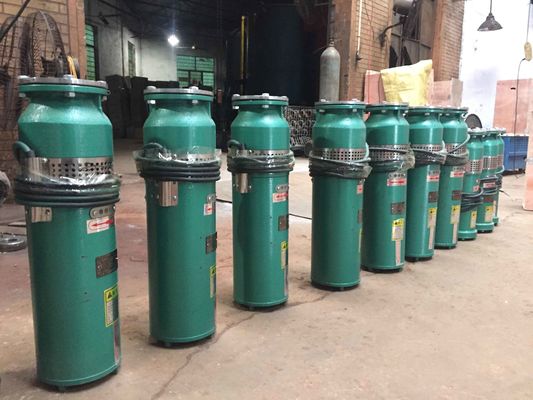

Bilder

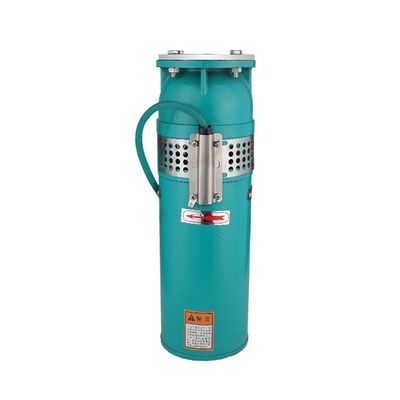

Material auf Gusseisen

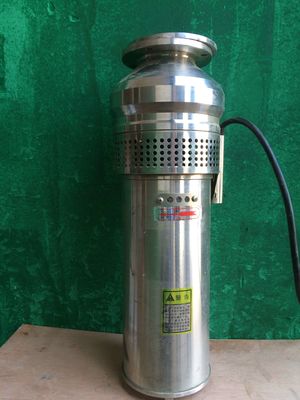

Material auf SS 304
Parameter
| Modell |
Durchfluss M3/h |
Kopf m |
Macht KW |
Strom Eine |
Höhe der Pumpe mm |
Außendurchmesser der Flansche mm |
Abstand zur Flanschmitte mm |
Durchmesser der Steckdose mm |
| QSP15-10-0. Das ist nicht wahr.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0. Das ist nicht wahr.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0. Das ist nicht wahr.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0. Das ist nicht wahr.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1. Das ist nicht wahr.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| - Ich bin nicht sicher, ob das stimmt.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1. Das ist nicht wahr.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2. Ich bin hier.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2. Das ist nicht wahr.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| - Ich bin nicht sicher, ob das stimmt.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5. Das ist nicht wahr.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5. Das ist nicht wahr.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5. Das ist nicht wahr.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5. Das ist nicht wahr.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5. Das ist nicht wahr.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5. Ich habe keine Ahnung.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5. Das ist nicht wahr.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5. Das ist nicht wahr.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| Ich bin nicht derjenige.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7. Das ist nicht wahr.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
