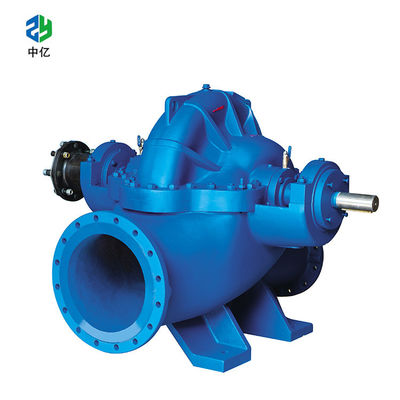

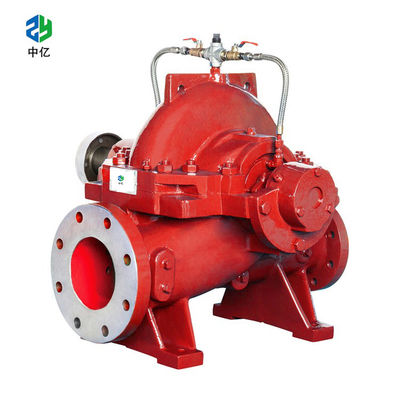

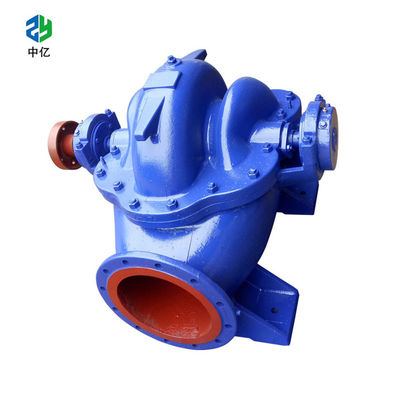

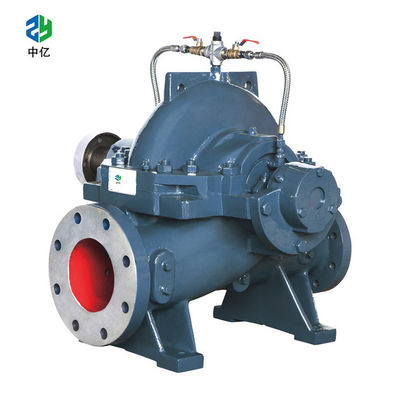

Horizontale doppelter Saugspaltenfallkreiselpumpe mit Motoren und Maschinen
aufgeteilter Fall zentrifugaler pumple Sog mit den Motoren und Maschinen materiell auf blauer Farbe des Roheisens
Einleitung
TECHNISCHE BESCHREIBUNG
Neue aufgeteilte Fallpumpe
Verfügbares komplettes mit Elektromotor oder Dieselmotor
Leicht Rückseite herausziehbar vom Fahrer
Pumpengehäuse mit rostfester Beschichtung HT250
Antreiber im Edelstahl AISI 304 oder in HT250
Welle im Edelstahl AISI 304 oder in galvanisiertem Eisen
Qualitätslager, Gleitringdichtung/Drüsenverpackung
ANWENDUNGEN
Passend für Gebrauch mit Trinkwasser und Flüssigkeiten, die nicht in Richtung zu den Materialien chemisch aggressiv sind, von denen die Pumpe hergestellt wird. Die aufgeteilten Fallpumpen werden für Gebrauch in der Wasserversorgung, Reinigungssätze, Druckerhöhung, feuerbekämpfende Sätze, Bewässerung, industrielle Anwendungen, Wasserzirkulation in climatisation Sätzen empfohlen, landwirtschaftlich.
ANWENDUNG VON GRENZEN
Flüssige Temperatur zwischen -10℃ und +120℃
Umgebende Temperatur bis zu +50℃
Max. Stange des Arbeitsdrucks 25
Dauerbetrieb S1
Spezifikation:
| Modell | Fluss (Q) | Kopf H (m) |
Geschwindigkeit n (U/min) |
Energie N (Kilowatt) |
NPSH (M) |
Antreiberdurchmesser D (Millimeter) |
||
| M-³ /H | L/S | Wellenenergie | Motor Energie |
|||||
| 150S-78 6Shipping und Behandlung — 6 |
126 160 200 |
35 44,5 55,6 |
85 78 70 |
2950 | 41,4 46,9 54,2 |
55 | 3,0 3,6 4,4 |
252. |
| 150S-78A 6Shipping und Behandlung — 6.A |
111,6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33,8 38,5 |
45 | 2,7 3,5 4,0 |
228 |
| 150S-50 6Shipping und Behandlung - 9 |
130 160 180 |
36,1 44,5 50 |
52,5 50 44 |
2950 | 25,6 38,2 32,9 |
37 | 3,5 4,0 4,5 |
201 |
| 150S-50A 6Shipping und Behandlung — 9A |
111,6 144 180 |
31 40 55 |
44,8 40 35 |
2950 | 18,5 20,9 24,5 |
30 | 3,0 3,6 4,5 |
186 |
| 200S-95 8Shipping und Behandlung — 6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87,7 94,4 10,1 |
110 132 |
4,2 5,5 6,3 |
282 |
| 200S-63 8Shipping und Behandlung — 9 |
216 280 351 |
60 78 97,5 |
69 63 50 |
2950 | 54,2 59,9 66,9 |
75 | 4,9 6,2 6,8 |
238,5 |
| 200S-63A 8Shipping und Behandlung — 9A |
180 270 324 |
50 75 90 |
54,5 46 37,5 |
2950 | 41 48,3 51 |
55 | 4,5 5,8 6,6 |
220 |
| 200S-42 8Shipping und Behandlung — 13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35,8 39,2 42,4 |
45 | 5,0 6,5 7,0 |
202 |
| 200S-42A 8Shipping und Behandlung — 13A |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30,5 33,1 34,4 |
37 | 5,8 6,4 6,8 |
196 |
| 250S-65 10Shipping und Behandlung — 6 |
360 486 576 |
100 135 160 |
71,5 65,1 57 |
1450 | 100,2 112,6 119,3 |
132 | 2,5 3,1 3,6 |
462 |
| 250S-65A 10Shipping und Behandlung — 6A |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91,8 101 |
110 | 2,4 3,0 3,5 |
433 |
| 250S-39 10Shipping und Behandlung — 9 |
360 485 576 |
100 134,5 160 |
42,5 39 34 |
1450 | 55,6 63,2 65,9 |
75 | 2,8 3,4 3,8 |
367 |
| 250S-39A 10Shipping und Behandlung — 9A |
324 468 576 |
90 130 160 |
35,5 30,5 25 |
1450 | 42,3 48,5 50,9 |
55 | 2,5 3,3 3,8 |
338 |
| 250S-24 10Shipping und Behandlung - 13 |
360 485 576 |
100 134,5 60 |
28 24 20 |
1450 | 35,7 37,9 39,2 |
55 | 3,0 3,8 4,2 |
299 |
| Modell | Fluss (Q) | Kopf H (m) |
Geschwindigkeit n (U/min) |
Energie N (Kilowatt) |
NPSH (M) |
Antreiberdurchmesser D (Millimeter) |
||
| M-³ /H | L/S | Wellenenergie | Motor Energie |
|||||
| 250S-24A 10Shipping und Behandlung — 13A |
342 414 482 |
95 115 134 |
22,2 20,3 17,4 |
1450 | 25,8 27,6 28,6 |
37 | 80 83 80 |
275 |
| 250S-14 10Shipping und Behandlung — 19 |
365 485 576 |
101,4 134,5 160 |
16,5 14 11,5 |
1450 | 20,4 22,1 23,1 |
30 | 80,5 83,6 78 |
245 |
| 250S-14A 10Shipping und Behandlung — 19A |
320 432 504 |
89 120 140 |
13,7 11 8,6 |
1450 | 15,4 15,8 15,8 |
22 | 78 82 75 |
226 |
| 300S-90 12Shipping und Behandlung — 6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249,5 279 |
300 | 74 77,5 75 |
540 |
| 300S-90A 12Shipping und Behandlung — 6A |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
| 300S-90B 12Shipping und Behandlung — 6B |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
| 300S-58 12Shipping und Behandlung — 9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127,5 151,2 167,5 |
200 | 80 82,4 79 |
452 |
| 300S-58A 12Shipping und Behandlung — 9A |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99,2 115,6 131 |
160 | 80 83 78 |
402 |
| 300S-58B 12Shipping und Behandlung — 9B |
504 684 835 |
140 190 232 |
47,2 43 37 |
1450 | 82,5 97,7 108 |
132 | 79 82 78 |
382 |
| 300S-32 12Shipping und Behandlung — 13 |
600 790 950 |
166,7 219 269,9 |
37,5 32 26,5 |
1450 | 75,7 80,9 83,2 |
90 | 31 38,5 32,5 |
352 |
| 300S-32A 12Shipping und Behandlung — 13A |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56,9 66,7 65,8 |
75 | 79,3 82,5 80,5 |
322 |
| 300S-19 12Shipping und Behandlung — 19 |
612 790 935 |
170 219 260 |
23 19 14,5 |
1450 | 46,2 48 47,4 |
55 | 83 85 78 |
290 |
| 300S-19A 12Shipping und Behandlung — 19A |
504 720 900 |
140 200 250 |
20 16 11,5 |
1450 | 34,8 38,3 37,6 |
45 | 79 82 75 |
260 |
| 300S-12 12Shipping und Behandlung — 28 |
612 790 935 |
170 220 260 |
14,5 12 9 |
1450 | 23,5 31 31,9 |
37 | 82 83 72 |
251 |
