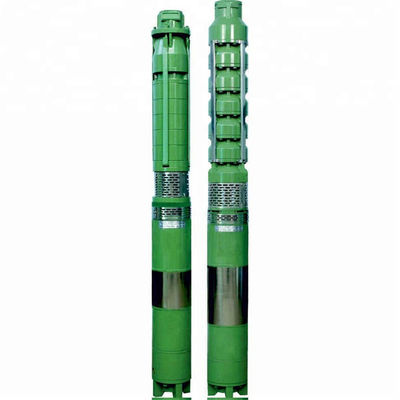

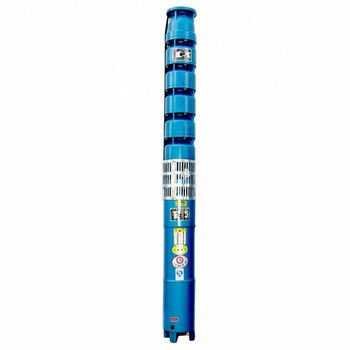

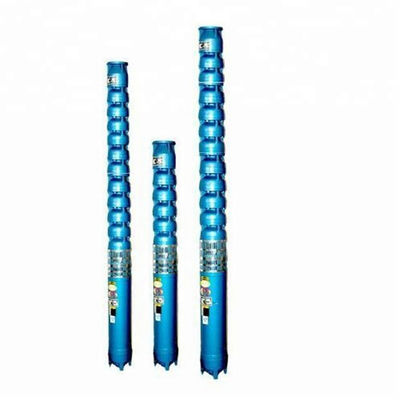

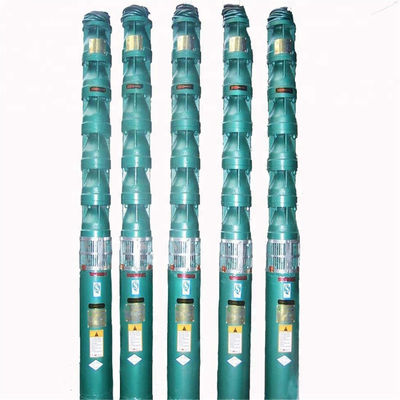

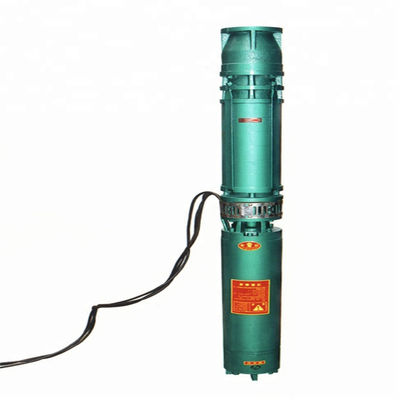

Einführung einer Bohrlochwasserpumpe
QJ-Serie Tauchkraftstoff elektrische Pumpe ist es hat eine kompakte Struktur, kleines Volumen, geringen Lärm, keine Sekundärverschmutzung, Installation und Nutzung bequeme Wartung, sicheren und zuverlässigen Betrieb,hohe Effizienz und Energieeinsparung, keine Notwendigkeit, den Pumpraum und so weiter zu bauen. Es kann vertikal und horizontal installiert werden. Es kann auch für offenes Wasser und als Bodenpumpe verwendet werden. Im Vergleich zu anderen Grundwasserpumpen,Es hat die Vorteile eines kleinen Fußabdrucks, keine Verschmutzung und Leckage, bequeme Verwendung und Installation usw. Es kann für die Wasserversorgung und andere Anlässe verwendet werden.Abflusswerkzeuge.
Anwendung der Bohrlochwasserpumpe
Die QJ-Tauchpumpe ist ein energieeffizientes Produkt, das nach nationalen Normen entwickelt wurde und hauptsächlich zur Gewinnung von Grundwasser aus tiefen Brunnen verwendet wird.Es wird auch in der landwirtschaftlichen Bewässerung weit verbreitet, Wasserversorgung und Abwasserentsorgung von Städten, Industrie- und Bergbauunternehmen, Vieh- und Geflügelwasser und Hochhäuser in Hochebene- und Berggebieten, wie z. B. Druckwasserversorgung.
Arbeitsbedingungen
1Die Stromversorgung ist 50Hz, 380V dreiphasige Wechselstromversorgung
2Die Wassertemperatur darf 20 °C nicht überschreiten.
3. Feststoffgehalt in Wasser (nach Masse) nicht mehr als 0,01%
4pH-Wert des Wassers pH 6,5-8.5
5 Chloridgehalt im Wasser nicht größer als 400 mg/l
6Die Tiefe der unter Wasser stehenden elektrischen Pumpe beträgt nicht mehr als 70 m.
Die grundlegenden Bedingungen der vorstehenden Bedingungen, wie z. B. die Verwendung von Bedingungen, die über den vorstehenden Bereich hinausgehen, sind speziell zu gewährleisten, dass die elektrische Pumpe normal arbeitet..
Modellbedeutung der Bohrlochwasserpumpe
Zum Beispiel:
150QJ10-150
150- Anpassung an den Mindestdurchmesser (mm) 150
QJ- Brunnenunterwasserpumpe (heißes Wasser)
10-Kapazität:10m3/h
150-Kopf:150m
Motor
QJ 250-75
Asynchroner Unterwassermotor.
Hochantriebsstruktur
250 - Min Bohrungsdurchmesser ((mm)
75 - Motorleistung (kw)
Struktur der Bohrlochwasserpumpe
1. Pumpe für Zentrifugal- oder Mischstromtyp; Es wurden mit Wasser geschmierte Lager verwendet; und die Kupplung mit dem Motor ist eine starre Kupplung.so dass die Flüssigkeitsenergie durch die Umleitung der Pumpenhülle erhöht wird, um Wasser zu tragen. Die Oberseite der Pumpe verfügt über einen Kontrollventilkörper, um die Ausfallzeit der Pumpe zu verhindern, da die Wasserleitung wieder zu den Wasserschäden an den Arbeitsteilen zurückführt.Das Wasser kann langsam aus der Rohrleitung entlassen werden, um zu verhindern, dass die Rohre im Winter knacken. (Anmerkung: Niedrigkopf-Tiefwasserpumpe ohne Scheckventilkörper).
2Der Motor ist eine geschlossene, nasse Struktur. Der Motorstator wird mit wasserdichtem Polyethylen-isolierten Nylon-Heath-Mehrschichtdraht gewickelt.Leitlager und Schublager mit WassergeschmiertemDer Motor wird mit frischem Wasser gefüllt, um den Motor abzukühlen und die Lager zu schmieren. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorDie Oberwelle des Motors ist mit einem Sandkontrollmechanismus ausgestattet, um das Eintritt von Sedimenten in den Wasserkörper zu verhindern.
Parameter der Bohrlochwasserpumpe
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Wasser Effizienz (%) |
Wasser Durchmesser (mm) |
适用 井径 (mm) |
额定 功率 (kW) |
额定 elektrischer Druck (v) |
额定 电流 (A) |
电机 Effizienz (η%) |
功率 Faktorzahl Cosφ |
机组 径richtung Maximal 尺寸 (mm) |
备
Notwendigkeit |
100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Wie oben |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Wie oben |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 Wie oben |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Wie oben |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 Wie oben |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Wasser Effizienz (%) |
Wasser Durchmesser (mm) |
适用 井径 (mm) |
额定 功率 (kW) |
额定 elektrischer Druck (v) |
额定 电流 (A) |
电机 Effizienz (η%) |
功率 Faktorzahl Cosφ |
机组 径richtung Maximal 尺寸 (mm) |
备
Notwendigkeit |
125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Wie oben |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 Wie oben |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Wie oben |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Wie oben |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 Wie oben |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Wasser Effizienz (%) |
Wasser Durchmesser (mm) |
适用 井径 (mm) |
额定 功率 (kW) |
额定 elektrischer Druck (v) |
额定 电流 (A) |
电机 Effizienz (η%) |
功率 Faktorzahl Cosφ |
机组 径richtung Maximal 尺寸 (mm) |
备
Notwendigkeit |
150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Wie oben |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 Wie oben |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 Wie oben |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 Wie oben |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
